BranchPythonOperator의 핵심 개념은 일반 PythonOperator와 유사하지만, 실행할 함수가 task_id나 task_id 리스트를 반환해야 한다는 점이 다릅니다. 반환된 task_id에 해당하는 경로만 실행되고 나머지는 모두 건너뛰어지며, 반환되는 task_id는 반드시 BranchPythonOperator의 직접적인 하위 Task여야 합니다.
중요한 제약사항으로는 depends_on_past=True 설정을 가진 Task를 Branch 하위에 두면 논리적 문제가 발생한다는 점입니다. 이는 건너뛴 Task들이 “skipped” 상태가 되어 과거 성공에 의존하는 Task들이 차단될 수 있기 때문입니다. 또한 빈 경로는 허용되지 않으므로 필요시 DummyOperator를 사용해야 하며, 모든 상위 Task가 건너뛰어지면 하위 Task들도 자동으로 건너뛰어집니다.
고급 활용법으로는 XCom을 통해 이전 Task의 결과값을 받아 동적으로 분기를 결정하는 방법과, BaseBranchOperator를 상속받아 커스텀 분기 Operator를 만드는 방법이 제시되어 있습니다. 예시 코드에서는 날짜가 매월 1일인 경우 daily_task와 monthly_task 두 개를 모두 실행하고, 다른 날에는 daily_task만 실행하는 로직을 보여주어 실제 업무에서 활용할 수 있는 패턴을 제공합니다.
import json
import logging
from datetime import datetime, timedelta
from airflow.decorators import dag, task
from airflow.utils.trigger_rule import TriggerRule
from faker import Faker
# Default DAG arguments
_default_args = {
"owner": "MMIX",
"start_date": datetime(1970, 1, 1),
"retries": 1,
"retry_delay": timedelta(seconds=5)
}
# Define the DAG
@dag(
dag_id="example_branching",
default_args=_default_args,
schedule_interval=None,
catchup=False,
description="An example DAG demonstrating branching in Airflow",
tags=["Example", "Branch", "Dag", "Task"]
)
def example_branching():
logging.info("Branching Example DAG started")
@task
def extract_alphabet() -> str:
return Faker().random_sample(["A", "B", "C", "D"], length=1)[0]
@task.branch(task_id="branch_task")
def branch(alphabet: str) -> str:
logging.info(f"Branching based on alphabet: {alphabet}")
if alphabet == "A":
return ["branch_a_task", "branch_b_task"]
elif alphabet == "B":
return "branch_b_task"
elif alphabet == "C":
return "branch_c_task"
elif alphabet == "D":
return "branch_d_task"
@task(task_id="branch_a_task")
def branch_a():
logging.info("Branch A Task executed")
@task(task_id="branch_a_alpha_task")
def branch_a_alpha():
logging.info("Branch A Alpha Task executed")
@task(task_id="branch_a_beta_task")
def branch_a_beta():
logging.info("Branch A Beta Task executed")
@task.branch(task_id="branch_b_task")
def branch_b():
alphabet: str = Faker().random_sample(["A", "B"], length=1)[0]
logging.info(f"Branch B Alpha Task executed with alphabet: {alphabet}")
if alphabet == "A":
return "branch_b_alpha_task"
else:
return "branch_b_beta_task"
@task(task_id="branch_b_alpha_task")
def branch_b_alpha():
logging.info("Branch B Alpha Task executed")
@task(task_id="branch_b_beta_task")
def branch_b_beta():
logging.info("Branch B Beta Task executed")
@task(task_id="branch_c_task")
def branch_c():
logging.info("Branch C Task executed")
@task(task_id="branch_d_task")
def branch_d():
logging.info("Branch D Task executed")
@task(trigger_rule=TriggerRule.NONE_FAILED_MIN_ONE_SUCCESS)
def join():
logging.info("All branches completed successfully")
extract_alphabet_operation = extract_alphabet()
branch_operation = branch(extract_alphabet_operation)
branch_a = branch_a()
branch_a_alpha = branch_a_alpha()
branch_a_beta = branch_a_beta()
branch_b = branch_b()
branch_b_alpha = branch_b_alpha()
branch_b_beta = branch_b_beta()
branch_c = branch_c()
branch_d = branch_d()
branch_operation >> [branch_a, branch_b, branch_c, branch_d]
branch_a >> branch_a_alpha >> branch_a_beta
branch_b >> [branch_b_alpha, branch_b_beta]
[branch_a_beta, branch_b_alpha, branch_b_beta, branch_c, branch_d] >> join()
# Run the DAG
example_branching()
이 Airflow DAG는 알파벳을 기반으로 한 다단계 분기 워크플로우를 구현한 예제입니다. 전체적인 흐름을 단계별로 설명하겠습니다.
워크플로우 시작과 첫 번째 분기
워크플로우는 extract_alphabet() Task에서 시작됩니다. 이 Task는 Faker 라이브러리를 사용해 A, B, C, D 중 하나를 랜덤하게 선택합니다.
선택된 알파벳은 branch() Task로 전달됩니다. 이 Task는 @task.branch 데코레이터를 사용한 분기 Task로, 받은 알파벳 값에 따라 다음에 실행할 Task를 결정합니다.
분기 조건은 다음과 같습니다:
- “A”인 경우: branch_a_task와 branch_b_task 두 경로를 동시에 실행
- “B”인 경우: branch_b_task만 실행
- “C”인 경우: branch_c_task만 실행
- “D”인 경우: branch_d_task만 실행
각 분기별 상세 실행 과정
Branch A 경로
Branch A가 선택되면 세 개의 Task가 순차적으로 실행됩니다. 먼저 branch_a Task가 실행되고, 완료되면 branch_a_alpha Task가 시작되며, 마지막으로 branch_a_beta Task가 실행됩니다. 이는 branch_a » branch_a_alpha » branch_a_beta 의존성 설정으로 구현되어 있습니다.
Branch B 경로 (중첩 분기)
Branch B는 특별한 구조를 가지고 있습니다. branch_b Task 자체가 또 다른 분기 Task로 정의되어 있어, 내부에서 새로운 조건 판단을 수행합니다.
이 Task 내부에서는 다시 A 또는 B 중 하나를 랜덤하게 선택하고:
- “A”가 선택되면: branch_b_alpha_task 실행
- “B”가 선택되면: branch_b_beta_task 실행
이렇게 해서 두 번째 단계의 분기가 이루어집니다.
Branch C와 D 경로
Branch C와 Branch D는 각각 단일 Task로 구성된 간단한 경로입니다. 각자의 로그 메시지를 출력하고 완료됩니다.
워크플로우 종료와 결과 수집
모든 분기 경로가 완료되면 join() Task가 실행됩니다. 이 Task는 TriggerRule.NONE_FAILED_MIN_ONE_SUCCESS 설정을 사용하므로, 앞선 Task들 중 하나라도 성공하면 실행됩니다.
분기된 각 경로에서는 선택되지 않은 Task들이 “skipped” 상태가 되므로, 실제로 실행된 Task들의 결과만 join Task로 전달됩니다.

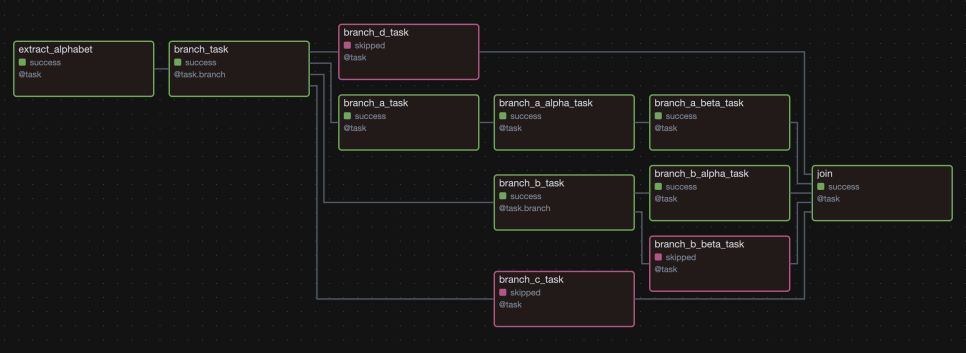

실제 실행 시나리오 예시
시나리오 1: 알파벳이 “A”로 선택된 경우
- extract_alphabet() → “A” 반환
- branch() → Branch A와 B 경로 모두 선택
- Branch A: branch_a → branch_a_alpha → branch_a_beta 순차 실행
- Branch B: branch_b에서 내부 분기 → branch_b_alpha 또는 branch_b_beta 중 하나 실행
- Branch C, D는 건너뜀 (skipped)
- join() → 모든 실행된 경로 완료 확인
시나리오 2: 알파벳이 “C”로 선택된 경우
- extract_alphabet() → “C” 반환
- branch() → Branch C만 선택
- branch_c Task만 실행
- 나머지 모든 Branch는 건너뜀
- join() → Branch C 완료 확인
이러한 구조를 통해 조건에 따라 완전히 다른 실행 경로를 가지는 유연한 워크플로우를 구현할 수 있습니다.
